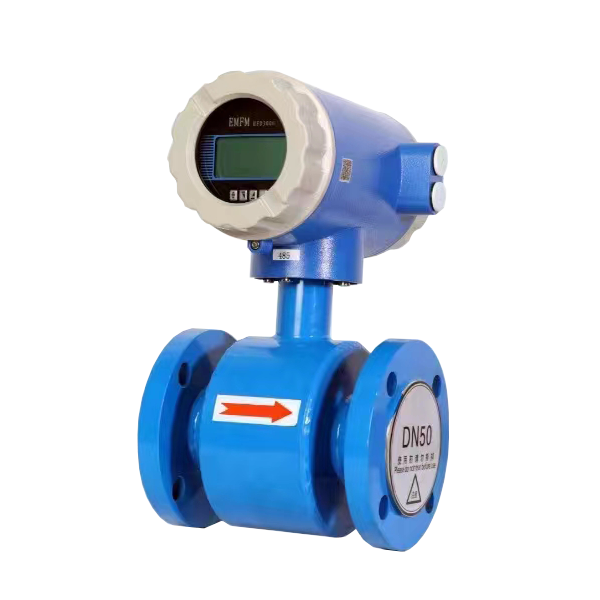

電磁流量計是利用法拉第電磁感應定律制成的一種測量導電液體體積流量的儀表，現在廣泛的應用在水務行業中。本文詳細地介紹了電磁流量計選型、安裝、使用和案例。合理的選型，能保證電磁流量計測量的精確度、穩定性、耐用。

    城鎮供、排水重要的基礎設施之中，經常會涉及到水量的計量，而電磁流量計是常見的計量設備之一。自來水廠的進水、出水管道上會安裝電磁流量計用作貿易結算，投加水處理藥劑的管道上也會安裝電磁流量計來實現精確加藥。供水、排水管網上同樣會安裝電磁流量計監測流量。電磁流量計合理的選型就顯的非常重要，它能保證其測量的精確度、穩定性、耐用。

     電磁流量計選型要素：

    （1）滿足被測量介質的電導率要求

    介質電導率限制條件為б≥ 1-5us/cm（б水>20us/cm），不能測量非導電介質,如氣體、油類。

    這個條件在水務行業一般都能滿足，但隨著水處理工藝的改進，有些水廠采用膜處理工藝，出水電導率較低，需要在選型的時候考慮低電導率使用專用電磁流量計。

   （2）選擇合適口徑的傳感器

    電磁流量計實質是測量介質的流速，它是速度式流量計。一般電磁流量計推薦流速在0.3m/s-5m/s，在這個范圍內，流量計測量精度高、線性好、水力損耗小、介質對流量計傳感器襯里和電極的磨損也較小。

    轉換器選型：

    轉換器接收傳感器微弱的電壓信號，通過模數轉換將被測介質的瞬時流量、累積流量等信息顯示，并具有通訊接口輸出流量計各種數據。

   （1）精度等級選擇

    一般流量計廠家都會有不同精度的轉換器可供選擇，精度越高價格越貴，常規轉換器精度±0.2%～±0.5%可供選擇。一般在貿易結算場合會選配高精度轉換器，在水處理藥劑投加等場合會選配相對精度低、性價比合適的轉換器。

   （2）供電方式選擇

    根據流量計不同安裝場合，可根據需要選擇電池、AC100 - 230V、DC 24V等供電方式。現在有流量計廠家轉換器可以自適應電源，不論AC 230V還是DC 24V輸入都能正常工作。

   （3）輸出、通訊方式選擇

    一般情況下，轉換器帶有4-20mA電流、脈沖輸出等，用來輸出瞬時流量、累計流量等狀態。還可根據需要選擇Modbus、PROFIBUS-DP、Profibus-PA通訊方式，數字通訊相比于開關量或模擬量輸出，在抗干擾、傳輸距離、數據準確性上更好，但價格也相應的更貴。

    電纜線選型:

    電纜線一般有兩根，一根信號電纜：將傳感器電極信號傳輸到轉換器輸入端；另一根勵磁電纜：給傳感器勵磁線圈供電。針對IP68的傳感器，選擇合適的電纜線長度就顯得尤為重要。電纜線太短，需要加長電纜線以及相應的接線盒、密封膠水；電纜線太長，增加成本、穿線施工難度、受信號干擾的可能性等。多少長度的電纜線和介質的電導率有關，當介質電導率很低的時候，電容效應會使電路電壓發生改變。

    傳感器選型:

    傳感器由導管、襯里、電極、線圈、外殼、法蘭和接線盒組成。其中襯里、電極直接和介質接觸，需要根據被測介質的物理化學特性選型。

    電極選型:

    （1）材質選型

    電極對被測量介質的耐腐、抗磨蝕、無電化學反應是選擇材質考慮的因素。常用金屬材料有含鉬耐酸鋼、哈氏合金B、哈氏合金C、鈦、鉭、鉑銥合金等。由于介質種類繁多,其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化,生產廠僅能給出很粗略的各種電極的適用范圍。電極材質的選擇可從使用者借鑒該介質在其他設備的應用實例和以往的經驗來確定。

    （2）形式選型

    不同廠家會有不同形式的電極可供選擇，如刮刀電極、可更換電極等。刮刀電極可手動清除電極表面污垢；可更換電極可在線拆下清洗電極。在容易積垢的場合，如自來水廠原水管道可考慮選用以上三種形式電極，但是帶刮刀電極的傳感器對口徑有要求，一般需要口徑大于DN350。對于刮刀電極、可更換電極在操作拆卸中存在漏水可能，需要特別注意。在現在有的流量計廠家轉換器有電極清洗電路，轉換器可定期釋放電壓脈沖，避免磁性物質在電極上的積存。在浙江省的污水廠，拆卸整個傳感器后清洗電極，效果更好。

    襯里選型:

    常用襯里材料有氯丁橡膠、聚氨酯橡膠、氟塑料、陶瓷等。

    氯丁橡膠用于非腐蝕性或弱腐蝕性液體，如自來水、污廢水。

    聚氨酯橡膠有極好的耐磨耗性，但耐酸堿的腐蝕性較差。它的耐磨性相當于天然橡膠的10倍，適用于水處理石灰、活性炭等溶液。

    氟塑料主要有聚四氟乙烯、聚全氟已丙烯、聚氟合乙烯等，具有優良的耐化學腐蝕性，但耐磨性，抗負壓性差。后開發各種改性材質，如在襯里中加金屬網，加強了與測量管之間的結合力，改善了抗負壓性能，可用于水處理次氯酸鈉、PAC等溶液。

    水行業常規的襯里選擇基本上就以上三種。另襯里的耐溫性能有時也需要考慮，如處理印染廢水，水溫會比較高。

    接地環:

    當工藝管道為塑料或絕緣襯里金屬管時，需安裝接地環，以便電磁流量計取得參考電位。原則上接地環材質需要和電極材質一致。對于小口徑電磁流量計，接地環的價格基本是能夠接受的，即使是貴金屬材質。但是對于較大口徑的產品，如果涉及到必須使用貴金屬材質的接地環，如鉭、鉑等，則價格非常昂貴。這種情況下可以考慮使用以PTFE為主體，上附貴金屬絲或金屬條的接地環，不過這種形式的接地環因接觸面積變小，接地效果一般。另外如果需要使用哈氏合金電極的工況，可以配活性比哈氏合金更高的316L接地環，讓介質先腐蝕316L接地環，從而保護電極，但這種方式的問題在于需要定期更換接地環。現在有流量計廠家傳感器帶有接地電極，或者轉換器帶有虛擬接地功能，可以不需要裝接地環，具體采用哪種方式，算上價格因素綜合考慮。

    選型總結:

    在流量計選型和使用方面有什么問題，可直接聯系大躍儀表。
